9月6日-8日，“金轮•金猫杯”2017’纺纱织造智能驱动 器材专件创新发展专题论坛在河南开封隆重召开。无锡二橡胶股份有限公司高级工程师张顺宝做了题为《集聚纺纱形式的特点和四罗拉集聚纺胶辊的基本要求》的报告。张工分别介绍了立达、绪森、丰田负压式集聚纺纱形式和罗卡斯机械式集聚纺纱形式的结构、优缺点及对胶辊的要求，分享了不同集聚纺纱形式下胶辊的选型和清洁，分析了四罗拉集聚纺胶辊的使用注意事项和胶辊的表面处理方法。
张顺宝：集聚纺纱形式的特点和四罗拉集聚纺胶辊的基本要求
1506499878 评论：0 点击：
集聚纺技术是利用负压空气和机械的作用对牵伸后输出纤维须条紧密化的技术，它是在普通环锭纺技术基础上的新的环锭纺纱技术。
一不同集聚纺纱形式的优缺点

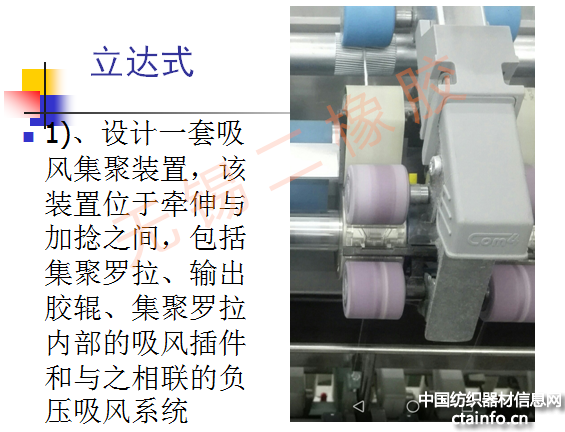

立达集聚纺
优点
带孔的前罗拉取代了网格圈的使用减少了成本；对纱线的集聚效果更加充分；前罗拉的转速较其他形式的集聚纺低，纺纱稳定。
不足
前罗拉加工难度大，成本高；对使用的环境温湿度控制要求高；前罗拉直径的增加使得主牵伸区的浮游纤维区的长度增加，不利于对纤维的控制。
绪森集聚纺
优点
老机改造比较方便，结构紧凑，不需要更换前罗拉和控制小罗拉；由于纱线集聚效果一直延伸到引导胶辊，集聚效果好，毛羽指标好。
不足
① 由于集聚区的传动由前胶辊带动引导胶辊，所以对胶辊直径的要求高。胶辊直径关系到聚集区的牵伸倍数，而胶辊在使用的过程中产生一定的变形，造成集聚区的牵伸倍数差异大，纱线指标不稳定；② 前胶辊和引导胶辊与普通胶辊不能通用，成本增加；③ 前胶辊通过组合件内部的尼龙齿轮传动引导胶辊，尼龙齿轮易损坏，而且损坏了不易发现，不但成本增加，而且产生质量隐患；④ 需要定期对胶辊的组合件清洁和检查，增加了维护成本。

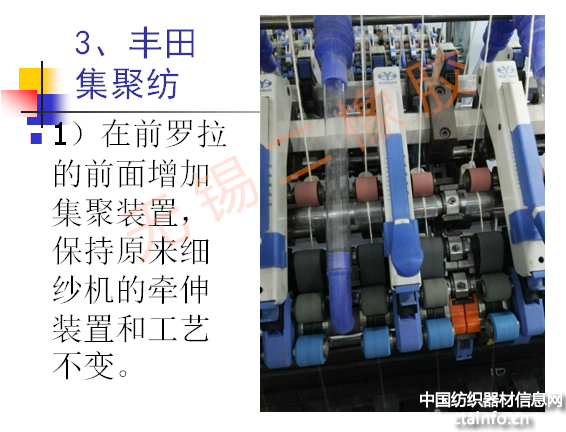

丰田集聚纺
优点
集聚区有前罗拉通过过桥齿轮传动控制罗拉，传动比稳定，不会发生变化；网格圈由控制罗拉和引导胶辊夹持，传动可靠；每个网格圈单独张力，张紧力均匀，装置的稳定性好，锭差小；引导胶辊、牵伸胶辊和普通环锭纺胶辊通用，保养方便，成本较低。
不足
由于增加一列控制罗拉，造成纱线集聚后需要经过一段自由区进入控制钳口，纤维进入控制区之前集聚效果有轻微回弹。
罗卡斯集聚纺
优点
改造简单，对原来的设备改动小；结构简单，不要负压系统，降低成本。
不足
① 由于磁块紧贴在前罗拉表面，使用过程中噪声大，长期使用能够损坏前罗拉；② 通过机械形式对纱线集聚，纱架上有一定阻力，在高速情况下断头较高；③ 品种号数差异大的时候要更换磁块，产品适应性差，尤其不适合细号品种；④ 纱线在络筒后毛羽回弹较大；⑤ 牵伸胶辊和引导胶辊的直径太小（最大为21 mm）加工质量难以保证；⑥ 集聚磁块牵伸胶辊和引导胶辊之间，前后移动量小，定位不准确时以造成胶辊磨损，增加成本；⑦ 由于前罗拉上安装2个胶辊，使牵伸胶辊不能前冲而要后移让出磁块的空间，从而影响纱线质量。
二四罗拉集聚纺胶辊的基本要求
目前，国内使用较多的集聚纺装置是绪森式的三罗拉集聚纺装置和丰田式的四罗拉集聚纺装置。
四罗拉集聚纺传动方式对比绪森式的集聚纺装置具有积极式传动的特点，丰田式集聚纺是在传统绪森式集聚纺装置的基础上演变而来的，一改过去绪森式网格圈传动靠前胶辊传导至中间齿轮再传导到引纱胶辊的消极传动方式，此外，解决了绪森式集聚纺纱技术对前胶辊的直径与引纱胶辊的直径必需保持一定集聚牵伸比的问题。
胶辊的使用注意事项
① 赛络集聚纺没有动程和集聚纺纺纱动程小，所以对胶辊和胶圈的要求较高。胶辊的选型要根据所纺品种，选择合适硬度的胶辊，胶辊要有一定的弹性和抗撕裂性。
② 不能片面追求将胶辊的直径放大，应调整好牵伸胶辊和握持胶辊的间距，避免造成牵伸胶辊与网格圈距离太近，甚至轻微触碰网格圈；避免造成握持胶辊轻微触碰异型管，导致条干不良。四罗拉集聚纺应减小握持胶辊与负压管的接触点到吸风槽尾的距离，以提高成纱质量。
③
