纺纱摇架是纺纱牵伸系统的重要专件之一。常德纺织机械有限公司摇架分公司自1966年建厂以来，一直专注于纺纱摇架和上销的制造、研发，摇架有18大系列82个品种，是全球品种最全、产量最大的摇架制造商；上销有9大系列40个品种，涵盖棉纺、化纤、毛、麻、绢各类纤维的牵伸加压摇架和上销。截止目前，已累计生产销售各类摇架突破6000万套，为全球1.2亿纱锭的牵伸加压提供了解决方案。

细纱弹簧摇架的发展历程：YJ-00系列、TF系列→YJ2-142型→YJ2-142A型→YJ2-142C型→YJ2-142E、YJ2-142H型→YJ200-145型。

粗纱弹簧摇架的发展历程：YJ1系列摇架→YJ4系列第二代摇架（如目前用量大的YJ4-190型、YJ4-190×4型）→YJ40系列摇架（最新的、拥有知识产权，如YJ40-190型、YJ40-190×4型）。

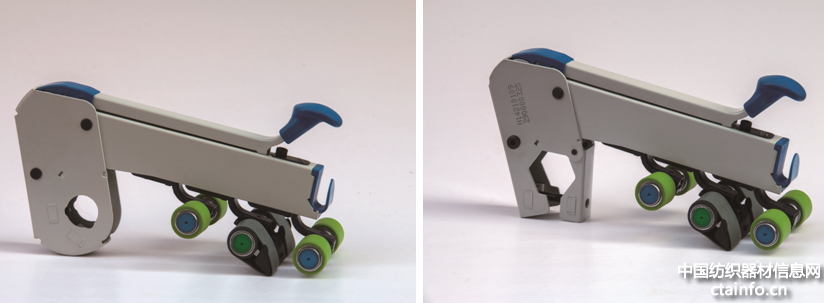

YJ200/210系列细纱弹簧摇架

YJ200/210系列细纱弹簧摇架是拥有完全自主知识产权的最新一代细纱弹簧摇架，适用于普通环锭纺也适用于各类集聚纺。2016年5月12日通过由中国纺织工业联合会纺织机械协会组织的科技成果鉴定。鉴定结论：整体技术达到国际领先水平。2016年8月31日荣获“纺织之光”2016年度中国纺织工业联合会科学技术奖三等奖，唯一一个获得本年度科技奖的纺织专件。推出近3年时间,YJ200/210系列摇架已经装备纺纱车间近150万锭。该摇架已在江苏大生集团、天虹集团、河南新野等纺企配套使用。

技术创新：

1) 采用固定钳口结构，平行度完全靠加工精度保证，平行度水平高、运转稳定可靠。

2) 在压力稳定性方面，采用压力平衡机构，降低纱线锭差，实现胶辊左右两边压力的一致性。

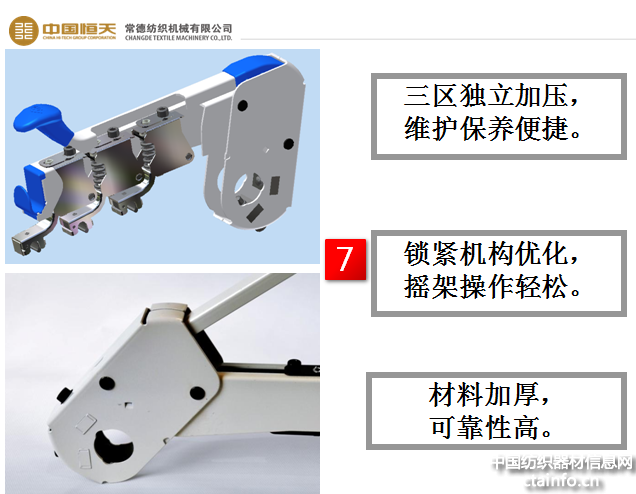

3） 模块化设计，三区各自独立；隔距工艺调整便捷，各区设置4档压力可调,压力组合有64种；纺纱范围广，即适用普通环锭纺也适用于各类集聚纺。

4） YJ200系列摇架与YJ2系列、PK系列等细纱摇架安装尺寸、调试方法一致，互换性好。

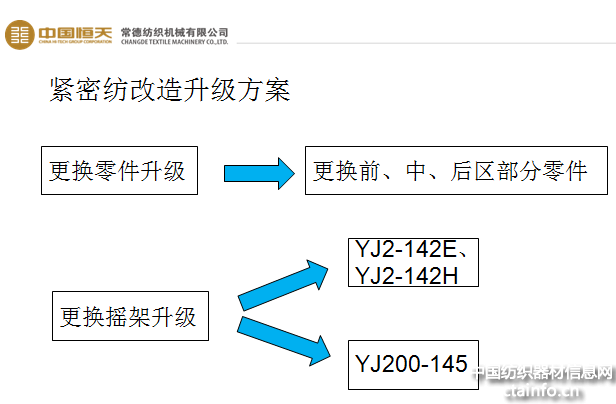

5） 气动摇架改造升级新方案，低成本、节能增效。

6） 加、卸压机构上进行了设计优化，使摇架的加、卸压力更小，操控更轻便；此外，摇架的强度和刚度增强，提高了摇架工作的稳定性，摇架的安装、调试更方便、准确。

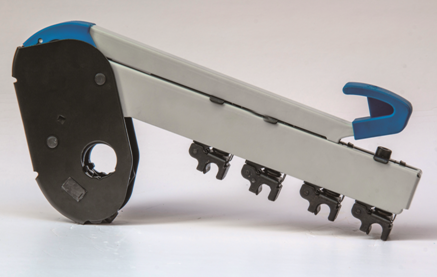

YJ40系列粗纱弹簧摇架

YJ40系列粗纱弹簧摇架是常德纺织机械有限公司开发的拥有完全自主知识产权的最新一代粗纱弹簧摇架。2013年11月9日通过由湖南省科技厅组织的科技成果鉴定。鉴定结论：总体技术居同类产品国际领先水平。YJ40系列粗纱弹簧摇架的研制荣获“纺织之光”2015年度中国纺织工业联合会科学技术奖三等奖，唯一一个获得当年度科技奖的纺织专件。推出至今, YJ40系列粗纱弹簧摇架已经装备纺纱车间近5万套。在安徽华茂、德州恒丰等企业配套使用。

技术创新：

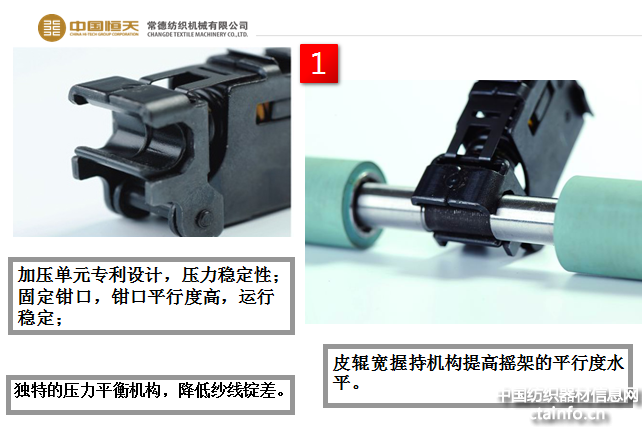

1）采用非自调平行的固定钳口设计，胶辊宽握持机构提高摇架的平行度水平。

2）独特的压力平衡机构，使得同套摇架两锭之间压力稳定一致，可以有效地降低加压锭差，纺纱指标明显提高。

3）压力设置升级，采用了整体手柄设计，使摇架能够适应更大的加压范围，有效地提高了摇架使用寿命及适纺范围。

4）独有的四连杆锁紧结构，摇架锁紧可靠，操作轻松。

5）摇架零件表面采用静电粉末喷涂，具备超强的防腐性能；YJ40系列与YJ4系列、PK系列摇架安装尺寸、调试方法一致，互换性好。

1） 摇架主要提供牵伸加压的作用，技术人员首先应对摇架的压力配置有一定的了解，才能进行合适的摇架压力工艺配置的选择。

2） 在装摇架之前，应先根据纺纱工艺，包括下罗拉工艺，确定好摇架上胶辊的隔距工艺尺寸。确定好后，应使用专用工具进行隔距调整，这样能保证胶辊隔距工艺的一致性。

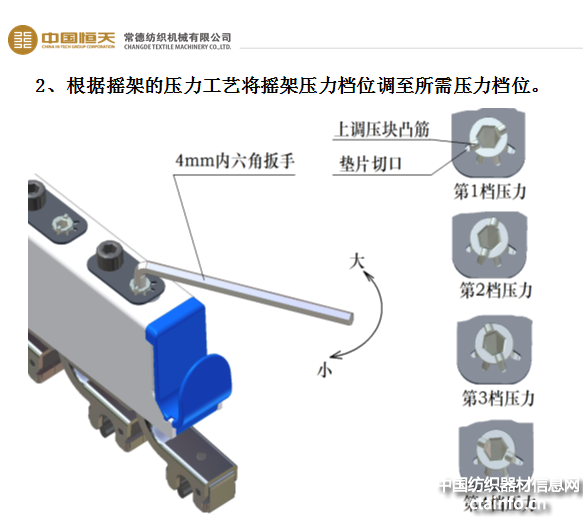

3） 根据纺纱工艺对前中后三档压力的需求，将摇架压力档位调至所需压力档位。

4） 压力档位确定后，再进行摇架工作高度的调整，这样可保证压力调节的精准度。

5） 摇架工作高度的调整时，如YJ2系列的高度规为3 mm～3.5 mm，YJ200系列高度规为7 mm～7.5 mm，粗纱摇架高度规为4 mm～4.5 mm。只有这样通过高度规的调整，摇架的压力才能与设计的压力相匹配。在集聚纺生产时，高度规调节比环锭纺低1 mm，如集聚纺YJ2系列的实际工作高度为2 mm～2.5 mm。

6） 工作高度调整完成后，可对摇架的平行度进行调节。必须注意的是胶辊的装、卸必须是双手操作，严禁单手卸胶辊；卸胶辊时，必须用大拇指抵住夹簧后双手将胶辊卸下。否则将会破坏摇架的平行度结构，导致平行度歪斜。

智能化发展是未来的发展方向。摇架的发展是在可靠性的基础上，采取循序渐进的方式，通过摇架的自动化、数字化的改造，结合主机、专件的技术发展，最终实现智能化的摇架。在兼顾传统销售服务的基础上，常德摇架积极利用互联网的方式，入驻经纬纺机专备件网上商城，为客户提供更加便捷、及时的服务。
